See DetailsJakie są główne elementy konstrukcyjne A Maszyna do spłacania i odbierania kabli ?

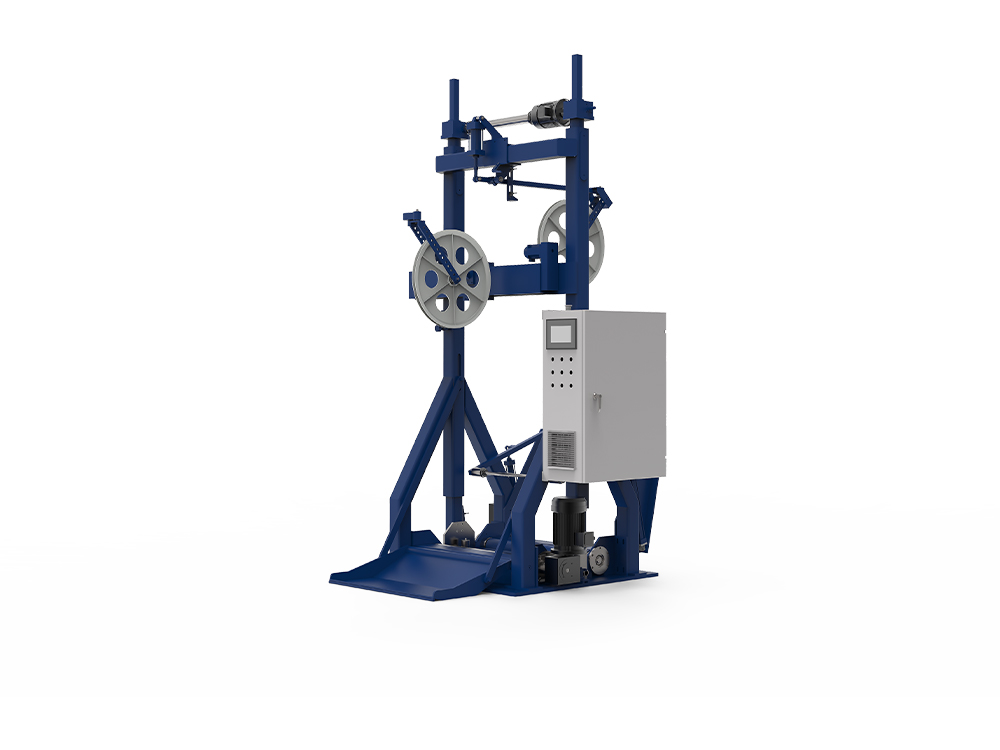

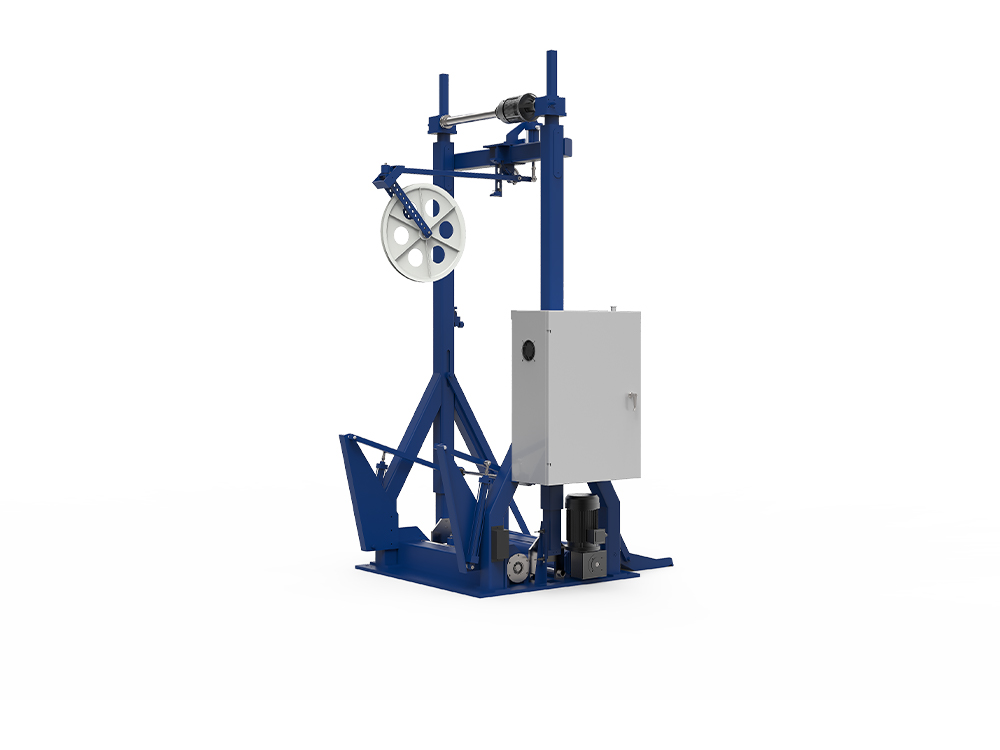

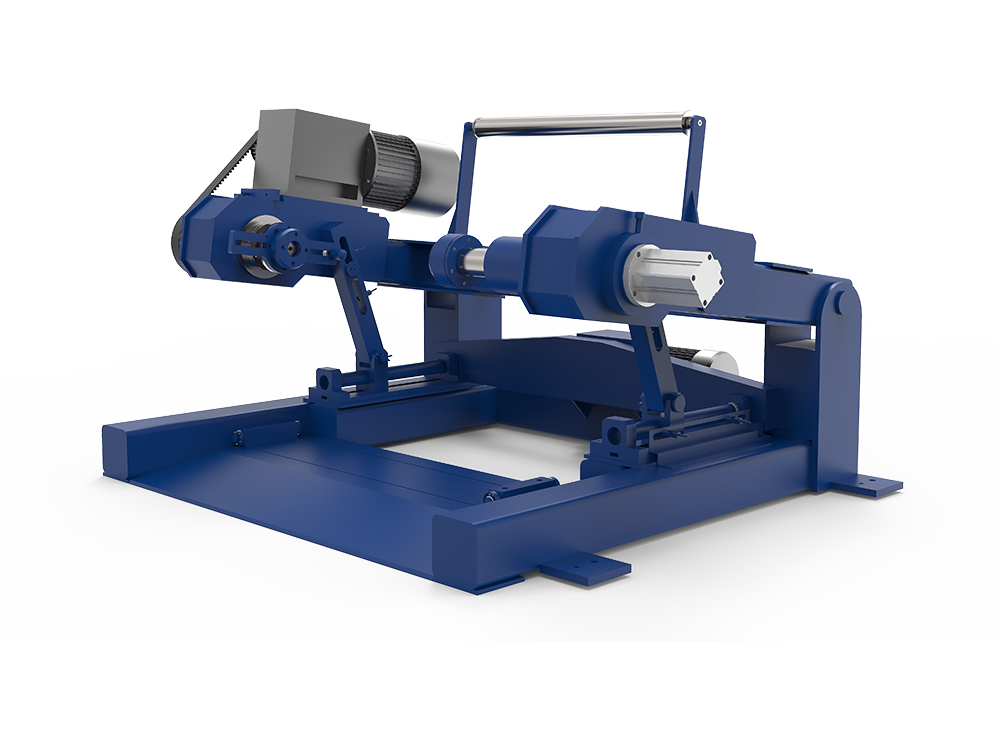

Podstawowe elementy konstrukcyjne maszyny do spłacania i odbierania kabli:
1. Rama i podstawa ze stali o wysokiej wytrzymałości: Wykorzystując kombinację giętych i spawanych płyt stalowych oraz prostokątnych rur stalowych, rama poddawana jest obróbce starzenia, aby zapewnić sztywność i trwałość.
Podstawa posiada wzmocnioną płytę podstawy z podkładkami antypoślizgowymi, skutecznie wytrzymującymi uderzenia i wibracje podczas pracy.
2. Układ zasilania i przekładni: Napęd główny wykorzystuje sterowanie silnikiem prądu przemiennego w pętli zamkniętej z regulacją prędkości przetwornicy częstotliwości, uzyskując dynamiczną regulację napięcia w zakresie 10–500 N.
W przekładni zastosowano precyzyjną skrzynię biegów lub utwardzany reduktor, co zapewnia wysoki moment obrotowy i cichą pracę bębna.
3. Jednostka kontroli i pomiaru naprężenia: Wykorzystując czujnik napięcia w pętli zamkniętej i sterowanie PLC, osiąga monitorowanie napięcia w czasie rzeczywistym i automatyczną kompensację, zapewniając równomierne uzwojenie i stabilne napięcie.
Obsługuje rozmiary szpul od ϕ500-ϕ1250 mm, kompatybilne z miedzianymi, aluminiowymi i kompozytowymi materiałami przewodzącymi.
4. Bęben i mechanizm przewijania
Konstrukcja z dwoma bębnami, wyposażona w bezosiową szczelinę otwierającą i zamykającą, umożliwia załadunek i rozładunek bębna bez konieczności stosowania dźwigu.
Automatyczny mechanizm załadunku/rozładunku bębna w połączeniu ze sterownikiem PLC umożliwia 24-godzinną nieprzerwaną pracę, znacznie skracając czas przewijania.
5. Szafa sterownicza i interfejs HMI
Wykorzystując przetwornice częstotliwości Siemens/Danfoss i ekran dotykowy, obsługuje ustawianie parametrów, wyświetlanie usterek i zdalne monitorowanie.
| Kluczowy komponent | Funkcja i cechy |
| Rama wykonana w całości ze stali o wysokiej wytrzymałości | Gięte, spawane blachy stalowe i rury stalowe bez szwu, starzone w celu uzyskania odporności na korozję i sztywności; wspiera ciężar i wibracje maszyny |
| Główny napęd i układ przeniesienia napędu | Silnik prądu przemiennego ze sterowaniem w pętli zamkniętej i regulacją prędkości ze zmienną częstotliwością (napięcie dynamiczne 10–500 N); reduktor biegów lub przekładnia walcowa zapewnia wysoki moment obrotowy i niski poziom hałasu |
| Jednostka kontroli napięcia | Czujnik naprężenia PLC w pętli zamkniętej do monitorowania naprężenia w czasie rzeczywistym i automatycznej kompensacji; mieści szpule φ500‑φ1250 mm, kompatybilne z przewodnikami miedzianymi, aluminiowymi i kompozytowymi |
| Podwójne szpule i szczelina otwierająca bez wałka | Układ krzyżowy z podwójną szpulą i szczeliną otwierającą bez wałka umożliwia szybkie wsuwanie i wysuwanie szpul bez użycia dźwigu |
| Automatyczny mechanizm załadunku/rozładunku | Hydrauliczno-pneumatyczna platforma podnosząca z szynami pozycjonującymi do automatycznego chwytania, wyrównywania i blokowania szpul; obsługuje ciągłą pracę 24h |
| Szafa sterownicza i interfejs HMI | Ekran dotykowy falownika Siemens/Danfoss do ustawiania parametrów, wyświetlania usterek i zdalnego monitorowania |
W jaki sposób osiąga się funkcje szybkiego i automatycznego przewijania?
Ścieżka wdrożenia funkcji szybkiego i automatycznego przewijania
1. Bezwałowa szczelina otwierająca i zamykająca oraz układ krzyżowy podwójnych bębnów
Bezosiowa konstrukcja szczelin otwierających i zamykających w połączeniu z krzyżowym układem podwójnych bębnów umożliwia szybkie wsuwanie i wysuwanie bębnów bez konieczności stosowania dodatkowego sprzętu podnoszącego.
2. Automatyczny mechanizm ładowania i rozładowywania bębna
Dzięki hydraulicznej lub pneumatycznej platformie podnoszącej w połączeniu z pozycjonującymi szynami prowadzącymi mechanizm umożliwia automatyczne chwytanie, pozycjonowanie i blokowanie bębnów, wykonując „zmianę przewijania jednym kliknięciem”.
Urządzenie to jest w pełni zintegrowane ze sterownikiem PLC, automatycznie kalibrując parametry naprężenia po zmianie rolki, aby zapewnić, że następna rolka natychmiast wejdzie w stabilny stan produkcyjny.
3. Współpraca PLC i sterowanie w pętli zamkniętej
Polecenie zmiany rolki jest wydawane przez sterownik PLC. System automatycznie zatrzymuje nawijanie, przełącza napędy, kalibruje naprężenie i rozpoczyna nową rolkę.
Monitorując czujnik położenia rolki w czasie rzeczywistym, zapewnione jest dokładne wyrównanie podczas procesu wymiany rolki, unikając wahań napięcia spowodowanych błędami.
4. Przykład korzyści w zakresie czasu zmiany rolki
Po zastosowaniu powyższego rozwiązania automatyzacji czas wymiany rolek można skrócić z tradycyjnych 10-15 minut do 2-3 minut, uzyskując wydajną, ciągłą pracę przez 24 godziny.
| Wdrożenie | Odniesienie |
| Bezwałowy otwór otwierający, układ krzyżowy z podwójną szpulą | Umożliwia szybkie wsuwanie i wysuwanie szpul w tej samej płaszczyźnie, eliminując potrzebę stosowania sprzętu podnoszącego |
| Automatyczny moduł załadunku/rozładunku (hydrauliczny/pneumatyczny) | Platforma podnosząca z szynami pozycjonującymi umożliwia chwytanie „jednym przyciskiem”, automatyczne ustawianie i blokowanie; skrócono czas zmiany z 10–15 minut do 2–3 minut |
| Koordynacja w pętli zamkniętej sterowana przez sterownik PLC | Polecenie zmiany szpuli wydane przez sterownik PLC automatycznie zatrzymuje pracę, przełącza napęd, kalibruje naprężenie i uruchamia nową szpulę, zapewniając natychmiastową stabilność naprężenia |
| Tryb przełączania automatyczny/ręczny | Maszyna wyposażona w przełączniki umożliwiające automatyczną lub ręczną wymianę szpul, zapewniające elastyczność w zależności od potrzeb produkcyjnych |
Jak skonfigurowane są środki ochrony maszyny?
Schemat konfiguracji środków ochrony maszyny
1. Zabezpieczenie przed przeciążeniem i ostrzeżenie o usterce
Rama posiada wbudowane zabezpieczenie przed przeciążeniem, które w połączeniu z czujnikiem napięcia monitoruje w czasie rzeczywistym. Jeśli obciążenie przekroczy ustawiony zakres, maszyna automatycznie się zatrzymuje i włącza się alarm.
Szafa sterownicza jest wyposażona w lampki sygnalizacyjne usterek oraz alarmy dźwiękowe i wizualne, umożliwiające operatorom natychmiastowe wykrywanie nieprawidłowości i reagowanie na nie.
2. Wyłącznik awaryjny i blokada drzwi bezpieczeństwa
Wyposażone w przyciski E-Stop umieszczone w kluczowych miejscach panelu sterowania i korpusu maszyny, spełniające normy bezpieczeństwa IEC 60204-1.
Drzwi bezpieczeństwa lub pokrywy ochronne są wyposażone w wyłączniki blokujące; system automatycznie przestaje działać, gdy drzwi nie są zamknięte, zapobiegając przypadkowemu wejściu personelu do obszarów niebezpiecznych.
3. Pneumatyczny/hydrauliczny układ hamulcowy
Wykorzystuje pneumatyczny zawór hamulcowy do szybkiego hamowania podczas wyłączania lub zatrzymania awaryjnego, zapobiegając wtórnym obrażeniom spowodowanym bezwładnym obrotem bębna.
4. Konserwacja Wczesne ostrzeganie i kontrola okresowa
Sterownik PLC rejestruje czas pracy i temperaturę najważniejszych komponentów, automatycznie wzywając do konserwacji po osiągnięciu zadanych wartości progowych.
Modułowa konstrukcja umożliwia szybką wymianę zużytych części, redukując przestoje konserwacyjne.
| Szczegóły konfiguracji | Odniesienie |
| Zabezpieczenie przed przeciążeniem i ostrzeżenie o usterce | Mechaniczne urządzenia przeciążeniowe i alarmy usterek PLC w głównym silniku i układzie napinającym; automatyczne zatrzymanie i alarmy wizualne/dźwiękowe w przypadku przekroczenia limitów |
| Wyłącznik awaryjny (E-Stop) i blokada drzwi bezpieczeństwa | Wiele przycisków E-Stop umieszczonych na panelu sterowania i krytycznych punktach maszyny; drzwi bezpieczeństwa lub osłony zaryglowane, tak aby maszyna zatrzymała się, jeśli nie jest zamknięta |
| Pneumatyczny/hydrauliczny układ hamulcowy | Zawory hamulcowe w mechanizmach wymiany i podnoszenia szpul zapewniają szybkie zatrzymanie, aby zapobiec wtórnym obrażeniom na skutek bezwładności |
| Wyłączniki krańcowe i osłony ochronne | Wyłączniki krańcowe podnoszenia szpuli i ruchu bocznego w połączeniu z osłonami zakrywającymi wszystkie obracające się części, aby zapobiec przypadkowemu wejściu do stref niebezpiecznych |
| Ostrzeżenie dotyczące konserwacji i kontrola okresowa | PLC rejestruje godziny pracy i temperaturę krytycznych komponentów; alerty uruchamiają konserwację po osiągnięciu progów; modułowa konstrukcja umożliwia szybką wymianę części eksploatacyjnych |
Często zadawane pytania (FAQ)
P1: Jakie są podstawowe funkcje maszyny do spłacania i odbierania kabli?
Odp.: To urządzenie służy do odwijania (zwijania) i przewijania (odbierania) szpul kabli, uzyskując precyzyjną kontrolę naprężenia, automatyczne pozycjonowanie i możliwość dostosowania do różnych średnic szpul. Jest szeroko stosowany w procesach skręcania, wytłaczania, powlekania i zbrojenia drutu.
P2: Do jakich typów kabli nadaje się maszyna do spłacania i odbierania?
Odp.: Nadaje się do różnych specyfikacji kabli światłowodowych, zasilających, komunikacyjnych i specjalnych kabli przemysłowych; może obsługiwać szpule wielkogabarytowe o średnicach od 0,5 mm do 60 mm i średnicach szpul od 800 mm do 1700 mm.
P3: Jakim branżom służy przede wszystkim?
Odp.: Kabel, światłowód, obróbka tworzyw sztucznych i inne specjalne, niestandardowe branże maszynowe.
P4: Jakie są główne metody napędu sprzętu?
Odp.: Napęd elektryczny, napęd hydrauliczny lub napęd pneumatyczny, który można wybrać zgodnie z wymaganiami.
