Maszyna do skręcania par kabli ze skrętem wstecznym
Maszyna do skręcania par kabli ze skrętem wstecznym

Maszyna do skręcania par kabli ze skrętem wstecznym

Maszyna do skręcania par z funkcją Backtwist to kluczowe urządzenie zaprojektowane specjalnie do produkcji kabli LAN. Stosowany jest przede wszystkim do skręcania dwóch izolowanych drutów rdzeniowych zgodnie z określonymi wymaganiami, przy jednoczesnym skręceniu wstecznym poszczególnych przewodów podczas procesu skręcania. W ten sposób powstają skrętki spełniające wysokie wymagania dotyczące wydajności sieciowej transmisji danych. Maszyna jest szeroko stosowana w produkcji kabli do transmisji danych Cat5, Cat5e, Cat6, Cat7 i innych. Urządzenie wyposażone jest w kompleksowy system testowania i kontroli. Podczas produkcji kabli precyzyjne czujniki stale monitorują różne parametry, takie jak średnica drutu, skok skrętu, prędkość skrętu wstecznego, napięcie i długość, a następnie przesyłają dane w czasie rzeczywistym do systemu sterowania. W przypadku wykrycia jakichkolwiek nieprawidłowych wartości system automatycznie dostosowuje działanie odpowiednich komponentów, aby zapewnić, że jakość produktu stale spełnia wymagania norm. Maszyna posiada także funkcję autodiagnostyki. W przypadku awarii system może szybko i dokładnie zidentyfikować lokalizację usterki i wyświetlić szczegółowe informacje na ekranie dotykowym, umożliwiając operatorom wykonanie terminowej konserwacji, skrócenie przestojów i poprawę ogólnej wydajności produkcji.
Uzyskaj wycenę

Pojedyncza maszyna do okablowania skręcanego

Tandemowa linia izolacyjna do ciągnienia kabli
  • Parametr
  • Skontaktuj się z nami

  • 1, regulowany zakres średnic drutu: 0,5-1,5 mm
    2, Prędkość: maks. 2000 t/min
    3, zakres podziałki: 5-60 mm
    4, dokładność napięcia: ± 5%
    5, dokładność miernika: ± 0,5%.

  • [#wejście#]
O nas
Zhangjiagang Dachen Machinery Manufacturing Co., Ltd.
Zhangjiagang Dachen Machinery Manufacturing Co., Ltd.
Zhangjiagang Dachen Machinery Manufacturing Co., Ltd. established in 1997, we are Custom Maszyna do skręcania par kabli ze skrętem wstecznym Manufacturers and Maszyna do skręcania par kabli ze skrętem wstecznym Company, specializes in the research, development, and manufacturing of cable production equipment. Located in Jinfeng Town, Zhangjiagang—recognized as a national-level sanitary city—the company operates a modern 10,000 m² production facility, with an annual output value exceeding 50 million yuan.
Jako krajowe przedsiębiorstwo z branży zaawansowanych technologii oraz „wyspecjalizowane, wyrafinowane, charakterystyczne i innowacyjne” MŚP w prowincji Jiangsu, Dachen zatrudnia ponad 60 specjalistów, w tym silny zespół starszych inżynierów, którzy stanowią ponad 20% personelu. Firma posiada certyfikat ISO 9001:2008, a jej moce produkcyjne i wiedza techniczna plasują się wśród najlepszych w branży.
Dachen Machinery oferuje kompletne rozwiązania w zakresie sprzętu do produkcji kabli – w tym linie kablowe LAN, przemysłowe systemy kablowe, maszyny do przetwórstwa tworzyw sztucznych i niestandardowy sprzęt niestandardowy. Dzięki wewnętrznej kontroli całego procesu rozwoju – od konstrukcji mechanicznej po systemy elektryczne – firma zapewnia szybką dostawę i dostosowaną do indywidualnych potrzeb obsługę. Klienci ufają firmie Dachen ze względu na wyjątkową wydajność kosztową, doskonałe wykonanie i dedykowane wsparcie posprzedażowe.
Świadectwo honorowe
  • Certyfikat patentowy na wzór użytkowy
  • Certyfikat patentowy na wzór użytkowy
  • Certyfikat patentowy na wzór użytkowy
  • Certyfikat patentowy na wzór użytkowy
  • Certyfikat patentowy na wzór użytkowy
  • Certyfikat patentowy na wzór użytkowy
  • Certyfikat patentowy na wzór użytkowy
  • Certyfikat patentowy na wzór użytkowy
  • Certyfikat patentowy na wzór użytkowy
  • Certyfikat przedsiębiorstwa high-tech
  • Certyfikat patentowy wynalazku
Wiadomości
  • Odpowiednie typy kabli dla linii produkcyjnej izolacji z pianki fizycznej

    A linia do produkcji izolacji z pianki fizycznej jest przeznaczony specjalnie do kabli, w których integralność sygnału i niska strata dielektryczna są krytycznymi wymaganiami. W przeciwieństwie do spieniania chemicznego, spienianie fizyczne polega na wst...

    READ MORE
  • Jaki jest pobór i opłacalność kabli? Przewodnik po maszynie i dane techniczne

    Podnoszenie i zwijanie kabla odnoszą się do dwóch przeciwstawnych operacji nawijania, które przesuwają przewodnik lub gotowy kabel na szpule, szpule i bębny oraz z powrotem na całej linii produkcyjnej. Funkcja Pay-off odwija ​​materiał ze szpuli źródłowej i wprowadza ...

    READ MORE
  • Jaki jest proces produkcji kabli?

    Proces produkcji kabli to: wieloetapowy przepływ pracy w przemyśle która przekształca surowe przewody miedziane lub aluminiowe w gotowe, izolowane produkty z drutu, gotowe do zastosowań elektrycznych, danych lub mechanicznych. Od ciągnienia i skręcania drutu po w...

    READ MORE
Powiązane produkty
  • Maszyna do okablowania z podwójnym skrętem
    Maszyna do okablowania z podwójnym skrętem

    Maszyna do okablowania Double Twist to wysokiej klasy podstawowy sprzęt w dziedzinie produkcji kabli LAN. Został specjalnie zaprojektowany, aby sprostać wymaganiom produkcyjnym kabli o wysokiej wyd...

    See Details
  • Maszyna do przewijania kabli
    Maszyna do przewijania kabli

    Przewijarka nadaje się do przewijania różnego rodzaju kabli, w tym kabli zasilających, kabli komunikacyjnych i kabli sterujących. Może obsługiwać różne specyfikacje kabli i materiałów, skutecznie r...

    See Details
  • Maszyna do spłacania i odbierania kabli

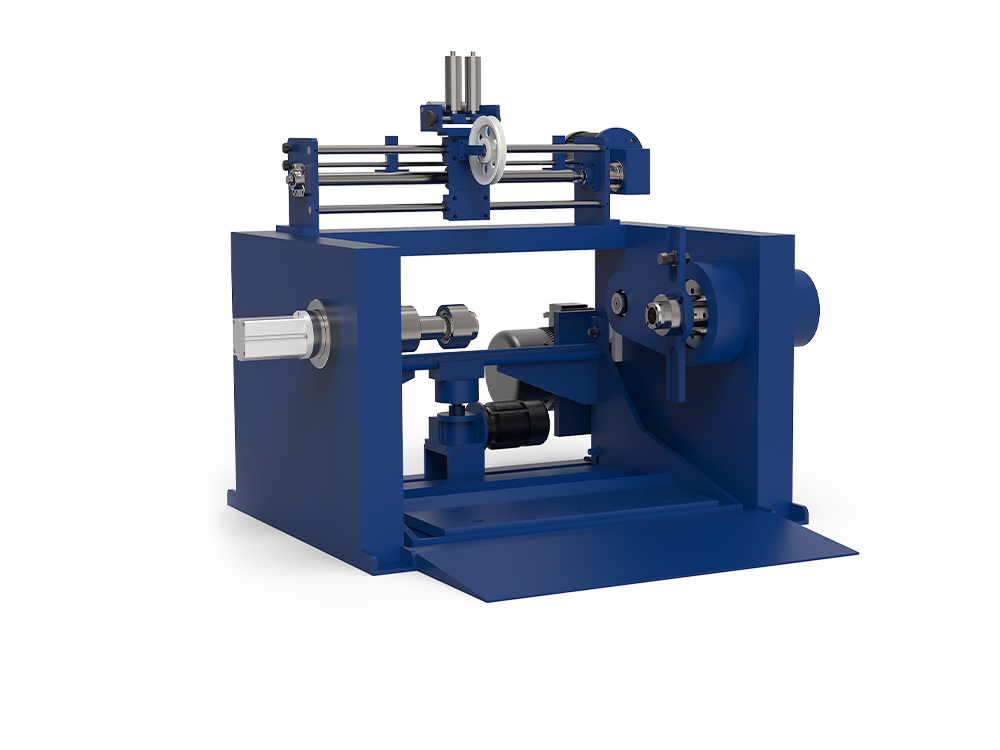

    Maszyna do spłacania i odbierania kabli

    W maszynie zastosowano system sterowania silnikiem prądu przemiennego w pętli zamkniętej, obsługujący dynamiczną regulację napięcia 10–500 N, odpowiedni dla specyfikacji szpul φ500–φ1250 mm, kompat...

    See Details
  • Maszyna do okablowania z tylnym wistem
    Maszyna do okablowania z tylnym wistem

    Maszyna do okablowania z funkcją Backtwist nadaje się do okablowania różnych typów kabli, w tym kabli zasilających, kabli elastycznych, kabli sterujących i kabli morskich. Aby zaradzić naprężeniom ...

    See Details
  • Maszyna do spłacania taśm kablowych

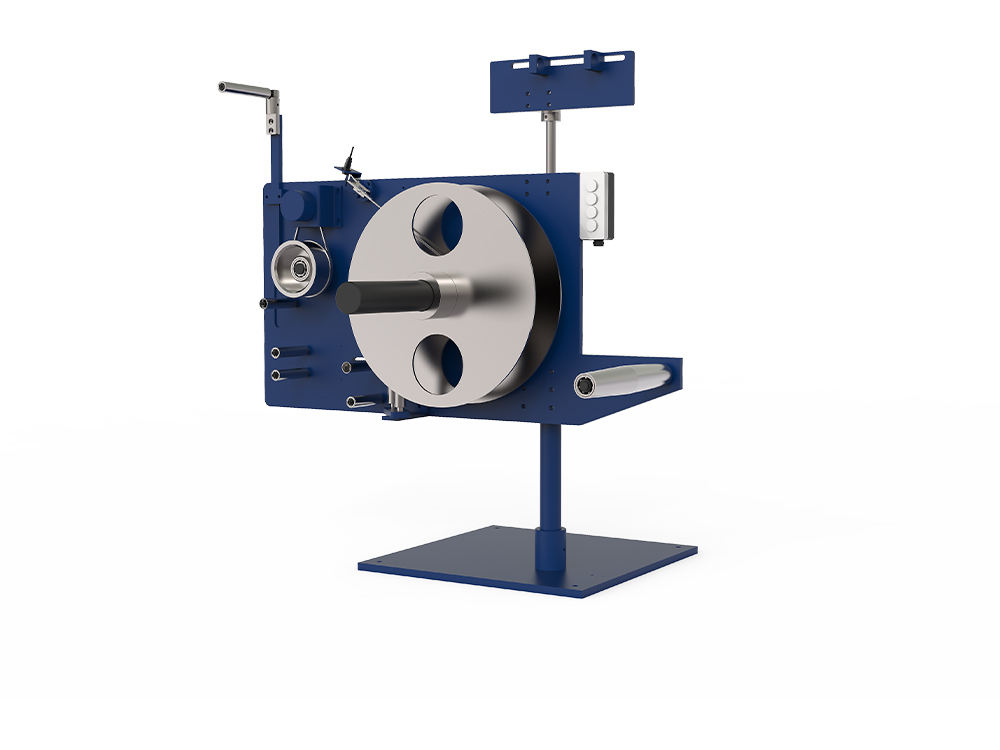

    Maszyna do spłacania taśm kablowych

    Nawijarka Taśmy napędzana jest silnikiem prądu przemiennego i wyposażona w układ kontroli stałego naprężenia, oferujący płynną regulację naciągu w zakresie 5–50 N. Obsługuje rolki taśmy o szerokośc...

    See Details
  • Maszyna do wyżarzania kabli

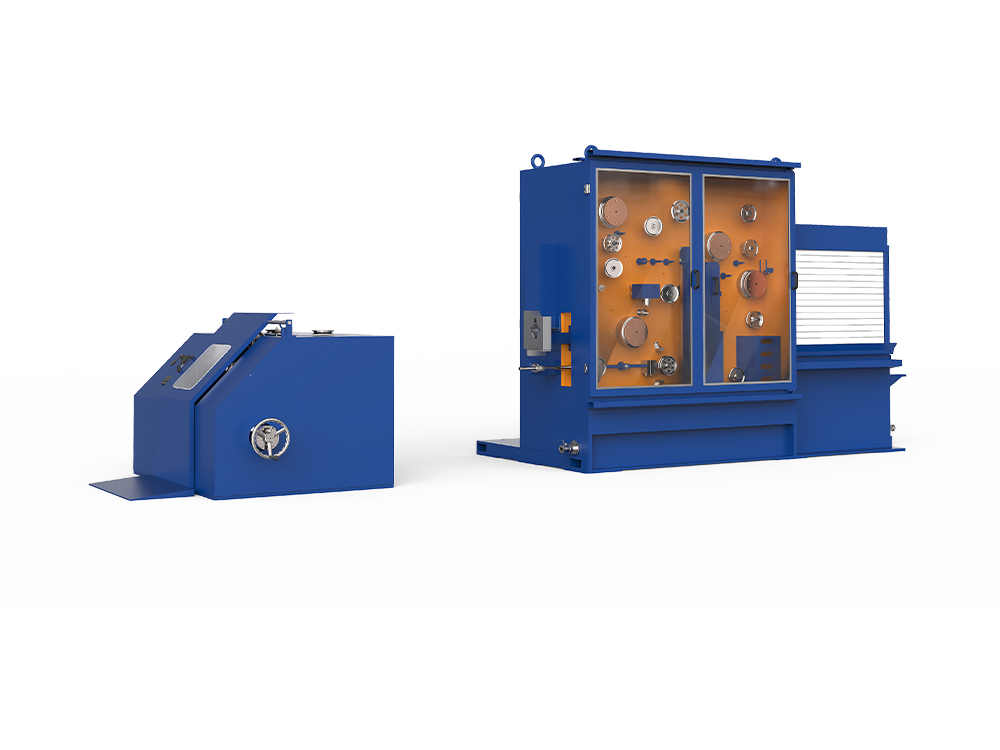

    Maszyna do wyżarzania kabli

    Maszyna do wyżarzania posrebrzanych przewodów to wysokiej klasy system ciągłego ciągnienia i wyżarzania, opracowany wspólnie w oparciu o cechy jakościowe najwyższej jakości posrebrzanych przewodnik...

    See Details
Znajomość branży

Jaka jest funkcja Maszyna do skręcania par kabli ze skrętem wstecznym ?

1. Ogólne skręcanie czterech par: Maszyna wykonuje całkowite skręcanie czterech skrętek w jednej operacji, spełniając wymagania produkcyjne szybkich kabli sieciowych, takich jak LAN i Cat6/7/8.

2. Jednoczesne skręcanie wsteczne i stosowanie taśmy izolacyjnej: Podczas procesu skręcania każda skręcona para jest jednocześnie skręcana wstecznie i owijana taśmą izolacyjną, zapewniając równomierny moment obrotowy i dobrą ochronę każdej pary.

3. Precyzyjne monitorowanie parametrów w czasie rzeczywistym: Precyzyjne czujniki monitorują w czasie rzeczywistym kluczowe parametry, takie jak moment obrotowy, szczelina skrętu, napięcie i długość drutu, przesyłając dane z powrotem do systemu sterowania w celu sterowania w pętli zamkniętej.

4. Samodiagnostyka i lokalizacja usterek: Maszyna jest wyposażona w funkcję autodiagnostyki na ekranie dotykowym. W przypadku anomalii może szybko zlokalizować miejsce awarii i wyświetlić szczegółowe informacje, co znacznie skraca przestoje.

Jaki jest sposób napędu i system sterowania skręcarki par kabli z funkcją Backtwist?

1. Napęd serwosilnika: wykorzystuje serwomotor o wysokiej szybkości reakcji, aby uzyskać precyzyjną kontrolę prędkości i momentu obrotowego, spełniając wymagania dotyczące dokładności napięcia ± 5%.

2. Sterowanie HMI z ekranem dotykowym PLC: wykorzystuje sterownik PLC klasy przemysłowej w połączeniu z interfejsem HMI z dużym ekranem dotykowym, aby zapewnić kompleksowe zarządzanie ustawianiem parametrów, monitorowaniem operacji i rejestracją danych.

3. Sprzężenie zwrotne czujnika w pętli zamkniętej: Czujniki średnicy drutu, naprężenia i momentu obrotowego tworzą zamkniętą pętlę. System automatycznie dostosowuje silnik napędowy na podstawie danych w czasie rzeczywistym, zapewniając, że moment obrotowy i błędy zliczania mieszczą się w ustawionych zakresach.

4. Zdalne monitorowanie i przechowywanie danych: Umożliwia zdalne monitorowanie za pośrednictwem sieci Ethernet lub przemysłowych modułów bezprzewodowych. Dane produkcyjne można przesłać na platformę w chmurze w celu zapewnienia identyfikowalności historycznej i analizy jakości.

Jakie są zalety skręcarki par kabli z funkcją Backtwist w porównaniu z tradycyjną maszyną do parowania kabli?

Tradycyjna maszyna do skręcania Maszyna do skręcania par kabli ze skrętem wstecznym
Ograniczona pojemność (zwykle ≤300 t/min) Do 500 t/min , zaspokajając potrzeby produkcji wielkoseryjnej
Wąski zakres średnic drutu (≤2mm) Obsługuje druty o średnicy 1–3 mm , obejmujących szerszą gamę kabli
Duży moment obrotowy i błędy liczenia Dokładność momentu obrotowego ±5% , błąd zliczania ±0,5% , zapewniając wysoką jakość kabli sieciowych
Diagnostyka usterek opiera się na doświadczeniu manualnym Układ autodiagnostyczny szybko lokalizuje usterki, znacznie skracając przestoje
Brakuje zintegrowanego skrętu wstecznego i owinięcia taśmą Zsynchronizowane owijanie taśmą typu back-twist , poprawiając spójność i ochronę par

Często zadawane pytania (FAQ)
P1: Jakie są główne zalety technologii skręcania wstecznego?

Odp.: Skręcanie wsteczne neutralizuje efekt koncentryczności między przewodnikiem a warstwą izolacyjną, zmniejsza wzajemną nierównowagę pojemności i impedancji (strata NEXT), poprawia integralność sygnału i możliwości przeciwzakłóceniowe oraz dostosowuje się do standardów komunikacji 5G, 10G, a nawet szybszych.

P2: Czy Dachen Machinery oferuje usługi w zakresie sprzętu dostosowanego do indywidualnych potrzeb?
Odp.: Firma posiada pełne możliwości badawczo-rozwojowe w całym łańcuchu, w tym strukturę mechaniczną, system sterowania i oprogramowanie. Możemy zapewnić indywidualny projekt i szybką dostawę w oparciu o rysunki klienta lub specjalne wymagania, wraz z pełnym wsparciem technicznym.

P3: Jaki jest odpowiedni zakres rozmiarów przewodów dla tej skręcarki?
Odp.: Nadaje się do przewodów o średnicy 0,8–2,0 mm (zwykle Cat5e–Cat8) i może być stosowany z regulacją naprężenia w zakresie od 0,6 kgf do 3,0 kgf, aby uzyskać równomierne skręcenie.
