Co to jest kabel przemysłowy?

Pojęcie i charakterystyka kabla przemysłowego

1. Definicja: Kable przemysłowe to specjalistyczne przewody stosowane w różnych scenariuszach przemysłowych, takich jak zasilanie, sterowanie i sygnalizacja, posiadające odporność na wysokie napięcie, odporność na temperaturę i odporność na zakłócenia.

2. Klasyfikacja: Typowe typy obejmują kable zasilające, kable sterujące, kable ekranowane, kable odporne na wysoką temperaturę i przemysłowe kable Ethernet, każdy spełniający różne poziomy napięcia i wymagania środowiskowe.

3. Scenariusze zastosowań: Szeroko stosowane w elektrowniach, automatyce fabryk, robotyce, górnictwie i przemyśle stoczniowym, gdzie wymagane są duże obciążenia lub wysokie wymagania dotyczące niezawodności.

4. Wymagania techniczne: Muszą spełniać krajowe lub branżowe normy dotyczące rezystancji izolacji, ognioodporności i odporności na zakłócenia elektromagnetyczne, aby zapewnić długoterminową bezpieczną pracę.

Co to jest Linia do produkcji kabli przemysłowych ?

Istota linii do produkcji kabli przemysłowych

1. Ogólna koncepcja: W pełni zautomatyzowana linia do produkcji kabli obejmująca każdy kluczowy proces, od wejścia surowca po pakowanie gotowego produktu, zapewniająca produkcję „w jednym miejscu”.

2. Podstawowe zalety: Dzięki modułowej konstrukcji i elastycznemu układowi można go szybko dostosować do wydajności, specyfikacji i materiałów, aby sprostać potrzebom różnorodnej produkcji małoseryjnej lub wielkoseryjnej.

3. Kluczowe technologie: Wykorzystując specjalistyczny sprzęt do precyzyjnego wytłaczania, rozciągania, nawijania, automatycznego cięcia, usuwania izolacji i zaciskania, osiąga się ścisłą kontrolę wymiarów i grubości izolacji.

4. Wartość dla branży: W kontekście Przemysłu 4.0 linia do produkcji kabli jest kluczowym ogniwem w realizacji inteligentnej produkcji i poprawie responsywności łańcucha dostaw.

Jakie są główne etapy linii do produkcji kabli przemysłowych?

Główne etapy linii do produkcji kabli przemysłowych

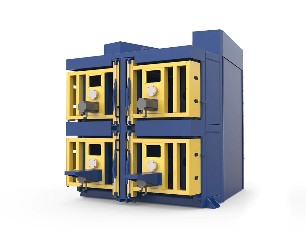

Przygotowanie surowców oraz ciągnienie i wyżarzanie drutu

1. Kontrola surowców i dozowanie: Kontrolę jakości przeprowadza się na prętach miedzianych, prętach aluminiowych i materiałach izolacyjnych (PVC, PE, TPEE, PP, FEP itp.), aby upewnić się, że przewody i materiały izolacyjne spełniają specyfikacje techniczne.

2. Ciągnienie drutu (ciągnienie monofilamentu): Pręty metalowe są ciągnione w drobne włókna za pomocą wieloprzebiegowej maszyny ciągnącej. Średnice mogą sięgać 0,4 mm–2,0 mm, aby spełnić wymagania różnych specyfikacji kabli.

3. Wyżarzanie: Po ciągnieniu przeprowadza się wyżarzanie w niskiej temperaturze, aby wyeliminować naprężenia wewnętrzne, poprawić plastyczność przewodnika i zapewnić jednolite właściwości fizyczne późniejszego splotu.

Formowanie skrętek i przewodników

1. Skręcanie przewodnika: Wiele cienkich włókien jest skręconych ze sobą w maszynie skręcającej z zadaną szybkością skręcania, tworząc pojedynczy lub wiele przewodów. Typowe metody splatania obejmują nici jednoniciowe, dwuniciowe i potrójne.

2. Trakcja i wstępne rozciąganie: Linka transportowana jest do kolejnych procesów za pomocą urządzenia trakcyjnego, zachowując napięcie i dokładność pozycjonowania, aby zapewnić ciągłość procesu wytłaczania.

3. Owijanie żyły blokującą wodę Taśma półprzewodząca (do kabli wodoodpornych): Wokół przewodu owinięta jest warstwa linki blokującej wodę, a dodana jest taśma półprzewodząca w celu poprawy odporności kabla na wilgoć i właściwości ekranowania.

Wytłaczanie izolacji:

1. Wybór i formułowanie materiału: Typowe materiały izolacyjne, takie jak PVC, PE, TPEE, PP i FEP, można precyzyjnie wytłaczać, aby spełnić wymagania różnych kabli dotyczące odporności na temperaturę, olejoodporność i ognioodporności.

2. Proces wytłaczania: Jednowarstwowa lub wielowarstwowa technologia współwytłaczania służy do równomiernego pokrycia powierzchni przewodnika stopionym materiałem izolacyjnym, tworząc warstwę izolacyjną o jednakowej grubości.

3. Chłodzenie i utwardzanie: Po wytłaczaniu stosuje się chłodzenie wodą lub chłodzenie powietrzem w celu szybkiego utwardzenia warstwy izolacyjnej, zapobiegając powstawaniu wewnętrznych pęcherzyków powietrza i poprawiając wytrzymałość elektryczną. Ekranowanie i osłona

1. Ekranowanie metaliczne: Dodanie folii miedzianej, folii aluminiowej lub warstw metalowego oplotu na zewnątrz warstwy izolacyjnej w celu uzyskania ekranowania zakłóceń elektromagnetycznych (EMI), powszechnie stosowanego w przemysłowych kablach sterujących.

2. Wytłaczanie osłony z tworzywa sztucznego: Zastosowanie wytłaczarki wysokociśnieniowej do pokrycia warstwy ekranującej materiałami osłony, takimi jak polichlorek winylu (PVC) lub polietylen (PE), w celu utworzenia zewnętrznej warstwy ochronnej.

3. Wielowarstwowe współwytłaczanie: wykonanie izolacji, osłony i struktury osłony w jednym etapie przy użyciu technologii trójwarstwowego współwytłaczania, poprawiające wydajność produkcji i zmniejszające zużycie energii.

Pancerz i osłona zewnętrzna

1. Pancerz (taśma lub drut stalowy): Dodanie taśmy stalowej lub warstwy plecionki z drutu na zewnątrz powłoki w celu poprawy wytrzymałości mechanicznej i właściwości rozciągających kabla, odpowiednie dla kabli podmorskich lub kabli wysokiego napięcia.

2. Warstwa antykorozyjna: zastosowanie powłoki antykorozyjnej lub wodoodpornej taśmy do wtórnego owinięcia, aby zapobiec korozji metalowego przewodnika przez media zewnętrzne.

3. Powłoka zewnętrzna (powłoka zewnętrzna): Najbardziej zewnętrzna warstwa wykorzystuje odporny na warunki atmosferyczne materiał PVC lub polipropylen, zapewniający ogólną ochronę i identyfikację kolorystyczną.

Testowanie i pakowanie gotowego produktu

1. Testy wyładowań częściowych i napięcia wytrzymywanego: Na kablach osłonowych przeprowadza się testy wyładowań niezupełnych i napięcia wytrzymywanego, aby upewnić się, że wydajność izolacji spełnia międzynarodowe standardy.

2. Kontrola produktu gotowego: obejmuje wiele testów, takich jak wymiary, wygląd, przewodność i skuteczność ekranowania. Do etapu pakowania mogą przejść wyłącznie kable, które przejdą pozytywnie testy.

3. Pakowanie o stałej długości: W przypadku opakowań o stałej długości stosuje się zautomatyzowany system cięcia, nawijania i etykietowania, co ułatwia późniejszą logistykę i wykorzystanie na miejscu.

4. Magazynowanie i wysyłka: Po zapakowaniu następuje rejestracja kodu kreskowego, a kabel trafia do systemu magazynowego w celu wysyłki zgodnie z zamówieniami.

Modułowa konstrukcja i dostosowywanie

1. Struktura modułowa: Linia produkcyjna ma konstrukcję modułową, umożliwiającą używanie urządzeń każdego procesu niezależnie lub w połączeniu, co umożliwia elastyczną rozbudowę.

2. Personalizacja: Klienci mogą swobodnie wybierać moduły, takie jak skręcarki, wytłaczarki i maszyny do osłonowania, zgodnie z ich zdolnością produkcyjną, średnicą drutu i wymaganiami procesowymi, aby uzyskać spersonalizowane rozwiązania linii produkcyjnej.

3. Inteligentny system sterowania: Cały proces wykorzystuje zautomatyzowane sterowanie PLC/SCADA, realizując monitorowanie w czasie rzeczywistym i gromadzenie danych o parametrach procesu, poprawiając stabilność produkcji i identyfikowalność jakości.

Jak poprawić poziom automatyzacji linii do produkcji kabli przemysłowych i ograniczyć interwencję ręczną?

Ścieżki poprawy poziomu automatyzacji linii do produkcji kabli przemysłowych

1. Przedstawiamy sztuczną inteligencję i widzenie maszynowe: wykorzystanie modeli głębokiego uczenia się do wykrywania defektów w czasie rzeczywistym podczas procesów wytłaczania i nawijania znacznie poprawia dokładność identyfikacji defektów i zmniejsza koszty ręcznej kontroli.

2. Cyfrowy bliźniak i konserwacja predykcyjna: Zbudowanie cyfrowego bliźniaka linii produkcyjnej w celu monitorowania kluczowych parametrów, takich jak temperatura sprzętu i wibracje w czasie rzeczywistym, zapewniając wczesne ostrzeżenia o usterkach i unikając nieoczekiwanych przestojów.

3. Elastyczna transformacja modułowa: zastosowanie standardowych modułów (takich jak szybko wymienne głowice wytłaczające i programowalne jednostki nawijające) umożliwia szybkie przełączanie pomiędzy różnymi specyfikacjami kabli, poprawiając elastyczność i czas reakcji linii produkcyjnej.

4. Zautomatyzowana logistyka i pojazdy AGV: Wdrażaj zautomatyzowane pojazdy kierowane (AGV) pomiędzy magazynowaniem surowców a operacjami wywozu gotowych produktów, aby zapewnić obsługę bezzałogową i skrócić cykle logistyczne.

5. Integracja MES i ERP: Dogłębna integracja systemu realizacji produkcji (MES) z planowaniem zasobów przedsiębiorstwa (ERP) w celu osiągnięcia planowania produkcji opartego na zamówieniach, planowania wydajności w czasie rzeczywistym i optymalizacji zapasów.

Jakie są środki bezpieczeństwa dla linii do produkcji kabli przemysłowych?

Środki ochrony bezpieczeństwa linii do produkcji kabli przemysłowych:

1. Bezpieczeństwo korpusu maszyny
Blokada drzwi i wyłącznik awaryjny: Zasilanie jest dostarczane dopiero po zamknięciu drzwi bezpieczeństwa, co pozwala na natychmiastowe odcięcie zasilania w sytuacjach awaryjnych.

Osłony ochronne i poręcze: Osłony ochronne są instalowane na krytycznych częściach ruchomych, aby zapobiec przypadkowemu wejściu personelu do obszarów niebezpiecznych.

2. Bezpieczeństwo elektryczne
Izolacja i uziemienie: Wszystkie elementy elektryczne muszą spełniać wymagania norm IEC/GB dotyczące rezystancji izolacji i uziemienia, aby zapobiec wyciekom.

Wodoodporna i pyłoszczelna konstrukcja: W punktach wejścia kabli i szafach sterowniczych zastosowano wodoodporne uszczelki, aby wytrzymać wilgotne lub zakurzone środowisko.

3. Bezpieczeństwo środowiska pracy

Zapobieganie pożarom i wybuchom: Używaj materiałów zmniejszających palność i instaluj automatyczne systemy gaśnicze, aby spełnić wymagania środowisk o wysokiej temperaturze lub łatwopalnych.

Ostrzeżenia i znaki bezpieczeństwa: Zainstaluj kolorowe znaki i światła ostrzegawcze w kluczowych miejscach, aby przypominać operatorom o zachowaniu bezpiecznych odległości.

4. Szkolenie personelu i systemy

Regularne inspekcje bezpieczeństwa: Przeprowadzaj inspekcje pobierania próbek przed użyciem i regularne inspekcje bezpieczeństwa zgodnie ze standardami branżowymi. Natychmiast wyłącz i usuń wszelkie niezgodności.

Procedury operacyjne i ćwiczenia: Opracuj szczegółowe instrukcje obsługi i regularnie organizuj ćwiczenia awaryjne, aby poprawić świadomość pracowników w zakresie bezpieczeństwa.
